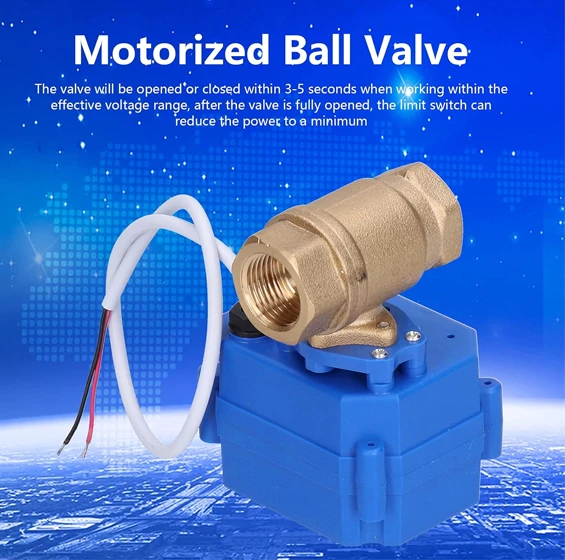

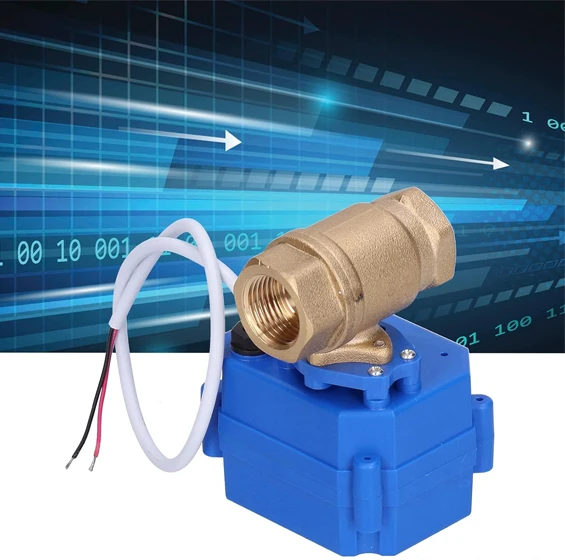

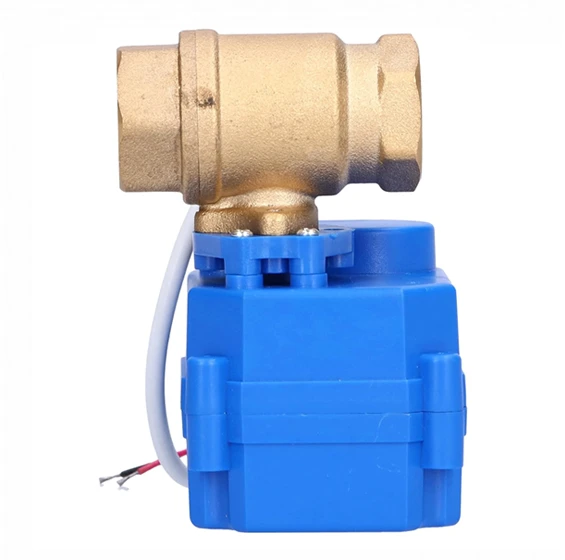

The CWX-15 Motorized Ball Valve is a durable 1/2 inch (DN15) electric valve made of brass, designed for efficient water flow control. Operating on DC12V with a 3-line, 2-control wiring system, it opens or closes in just 3-5 seconds and features automatic power cut-off for energy efficiency. Ideal for water treatment, HVAC, and automation applications, it withstands pressures up to 1.0 MPa (145 PSI) and temperatures ≤ 100°C.

The CWX15 motorized ball valve (DN15) is a compact and reliable electric ball valve designed for use in systems that require automatic control of water or other liquids. With a 1/2 inch (DN15) brass body, this valve is ideal for various industrial, commercial, and residential applications, such as water treatment, HVAC, home automation, and irrigation systems.

Key Features:

1. Size (DN15): The valve has a 1/2 inch (DN15) port size, making it suitable for standard water piping and fittings.

2. Material: The valve body is constructed from brass, providing durability and resistance to corrosion, making it suitable for long-term use in both hot and cold water systems.

3. Voltage (DC12V): Operates on 12V DC, commonly used in low-voltage automation systems, ensuring energy efficiency and easy integration with existing electrical setups.

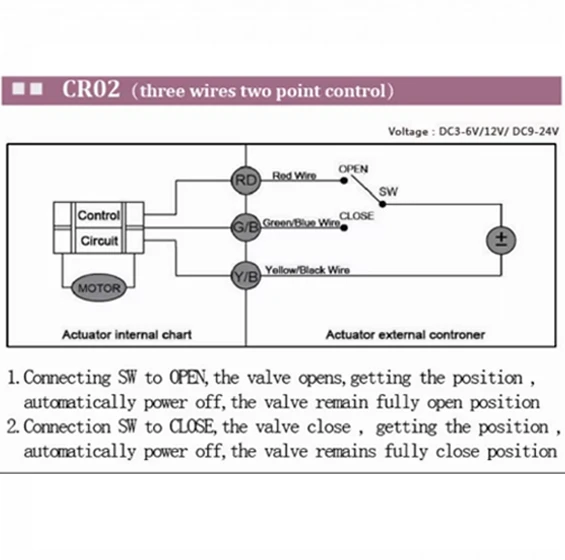

4. Wiring (CR02, 3 Line): The CR02 configuration features a 3-wire design with 2 control signals:

   • One wire for opening the valve,

   • One wire for closing the valve,

   • A common ground wire. This design allows precise control over the valve’s operation, making it ideal for applications that require both manual or automatic valve operation.

5. Fast Operation: The valve opens or closes in just 3-5 seconds, providing quick response times for dynamic flow control.

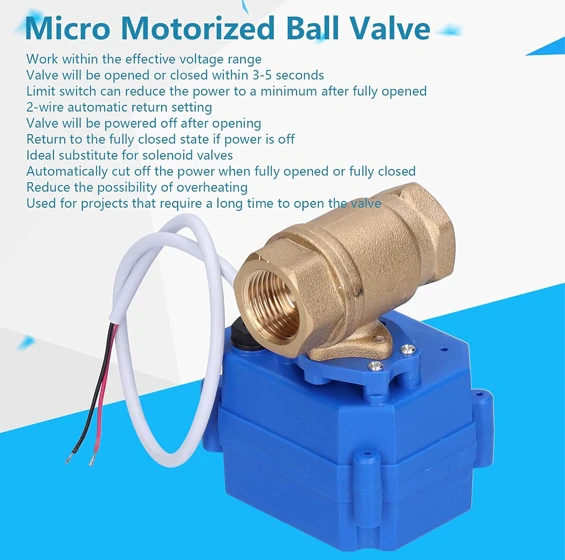

6. Automatic Power Off: After reaching the fully open or closed position, the power is cut off automatically to conserve energy and prevent overheating.

7. Medium Pressure: The valve is designed for systems operating at medium pressures (up to 1.0 MPa or 145 PSI), making it suitable for a wide range of fluid control systems.

8. Applications: Ideal for use in water treatment systems, HVAC systems, irrigation control, and automation projects that require reliable on/off valve operation.

Benefits:

• Energy Efficient: Low power consumption with automatic cut-off when the valve is fully opened or closed.

• Durable Construction: Brass body ensures long-lasting performance, even in harsh conditions.

• Quick Installation: The 3-wire configuration simplifies the wiring process, allowing for easy integration into existing control systems.

• Compact Design: Its small size makes it versatile and easy to install in tight spaces.

This valve is a practical alternative to solenoid valves, especially in systems that require prolonged open/close states without constant power consumption.

How To Use:

1. When the SW is closed, the valve opens/closes; when it is in place, the internal power is automatically cut off, and the valve remains in the open/closed state

2. When the SW is disconnected, the valve closes/opens; when it is in place, the internal power is automatically cut off, and the valve remains in the closed/open state

Package List:

1 x Motorized Ball Valve

1 x User Manual
